熱成型鋼作為一種先進的汽車用鋼材料，近年來在汽車工業(yè)中得到了廣泛應用。它通過熱沖壓工藝成型，能夠顯著提高車身結構的強度和安全性，同時實現(xiàn)車輛的輕量化。焊接是連接熱成型鋼部件的關鍵環(huán)節(jié)，其焊接質量直接影響到車身整體的性能和可靠性。因此，深入研究熱成型鋼的焊接技術，對于推動汽車行業(yè)的發(fā)展具有重要意義。

熱成型鋼的特點

（一）超高強度
熱成型鋼在熱沖壓過程中，通過奧氏體向馬氏體的轉變，獲得了極高的強度。其抗拉強度通常可達 1500MPa 以上，甚至更高，能夠有效提高車身在碰撞等情況下的抗變形能力，保障車內(nèi)人員的安全。
（二）良好的尺寸精度
熱成型過程中，由于高溫和模具的約束作用，熱成型鋼能夠獲得良好的尺寸精度，成型后的零件形狀偏差較小，有利于后續(xù)的裝配和焊接工作，能夠提高整車的制造精度。
（三）較高的硬度
熱成型鋼形成的馬氏體組織使其具有較高的硬度，這不僅增強了材料的耐磨性，還能在一定程度上提高零件的抗疲勞性能。但較高的硬度也給后續(xù)的加工和焊接帶來了一定的挑戰(zhàn)。
（四）可焊性相對較差
與普通鋼材相比，熱成型鋼的化學成分和組織結構特點導致其可焊性相對較差。在焊接過程中容易出現(xiàn)裂紋、接頭軟化等問題，需要更加嚴格地控制焊接工藝。

熱成型鋼焊接的技術要點

（一）焊接材料的選擇
根據(jù)熱成型鋼的成分和性能，選擇與母材化學成分、強度等級相匹配的焊接材料。例如，對于含碳量較高的熱成型鋼，應選擇低氫型且具有良好抗裂性能的焊接材料，以減少焊接裂紋的產(chǎn)生。
（二）焊接工藝參數(shù)的優(yōu)化
精確控制焊接電流、電壓、焊接速度等參數(shù)。合理的熱輸入是關鍵，過大的熱輸入會導致接頭組織過熱，降低強度和硬度；過小的熱輸入則可能造成未焊透或焊縫成型不良。需通過大量試驗確定針對不同厚度和接頭形式的最佳工藝參數(shù)。
（三）焊接順序和方向
合理安排焊接順序和方向，以減少焊接應力和變形。對于復雜的熱成型鋼結構件，應采用對稱焊接、分段焊接等方法，使焊接應力能夠均勻分布，避免局部應力集中。
熱成型鋼的主要焊接方式

（一）電阻焊
技術特點：電阻焊利用電流通過焊件接觸點產(chǎn)生的電阻熱進行加熱，在壓力作用下形成焊接接頭。具有焊接速度快、生產(chǎn)效率高、焊接變形小、易于自動化等優(yōu)點，而且不需要填充材料，能夠較好地保持熱成型鋼的原有性能。

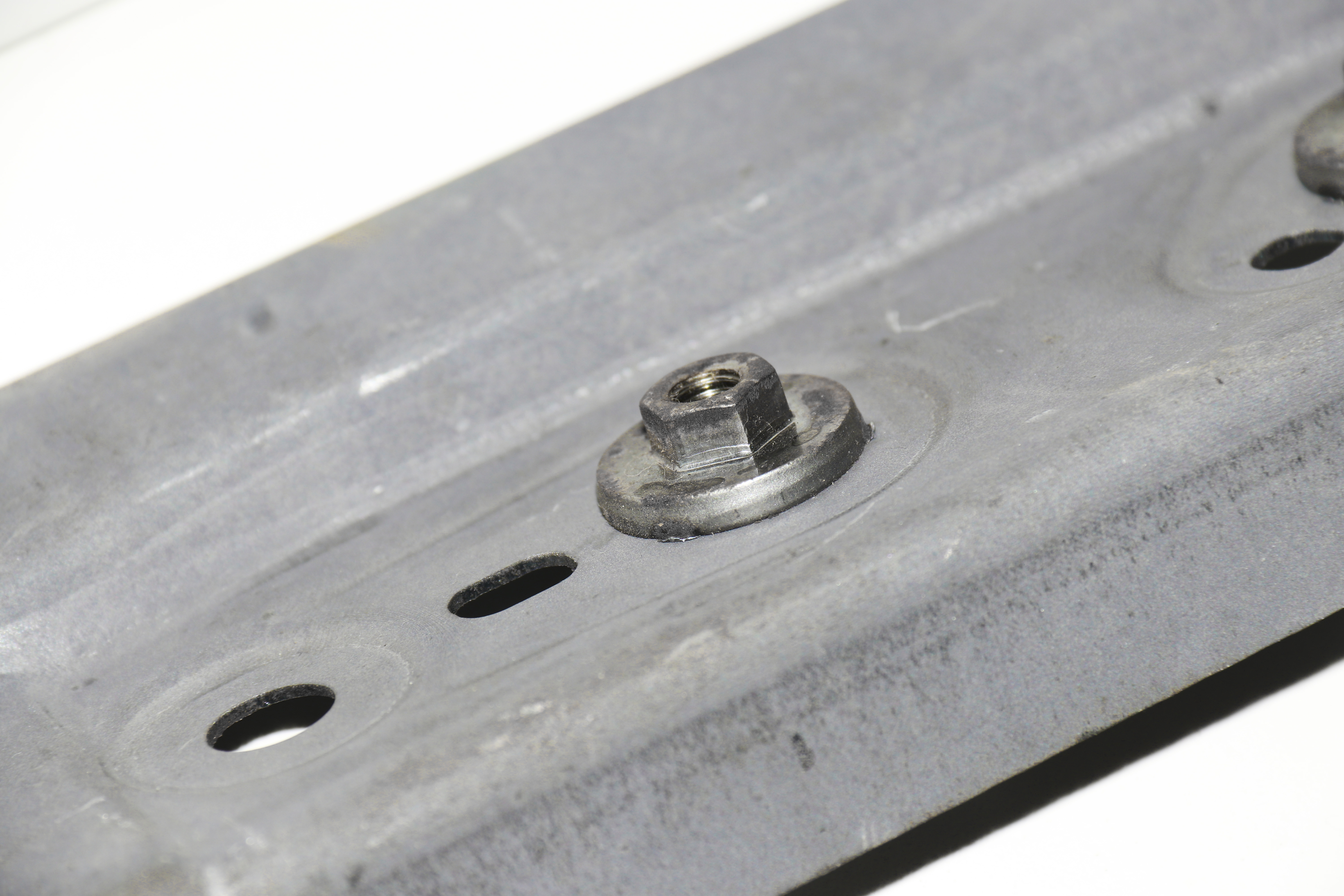

適用范圍：適用于焊接厚度在 0.8 - 3mm 左右的熱成型鋼薄板。常用于汽車車身制造中熱成型鋼部件的連接，如車門內(nèi)板、車身框架等部位的點焊和縫焊。
操作要點：嚴格控制焊接電流、焊接時間和電極壓力。根據(jù)熱成型鋼的硬度和厚度調整焊接電流，確保足夠的熱量使焊件達到焊接溫度；焊接時間要保證焊件充分加熱但不過熱；電極壓力要適中，既能保證焊件緊密接觸，又不會因壓力過大導致焊件表面損傷或變形。同時，要定期清理電極，防止電極表面因粘附金屬而影響焊接質量。
（二）激光焊
技術特點：激光焊是利用高能量密度的激光束作為熱源，具有能量密度高、焊接速度快、焊縫窄、熱影響區(qū)小、焊接變形小、接頭性能好等優(yōu)點。能夠最大限度地減少對熱成型鋼組織和性能的影響，保證焊接接頭的高強度和高韌性。
適用范圍：適用于焊接高精度、高質量要求的熱成型鋼部件，尤其是薄板和超薄板（小于 1mm）的焊接。在汽車制造中，常用于熱成型鋼的對接焊和搭接焊，如汽車發(fā)動機罩、行李箱蓋等部位的焊接。
操作要點：對設備的精度和穩(wěn)定性要求極高，要確保激光束的聚焦精度和能量穩(wěn)定性。焊件的裝配精度要求也非常嚴格，需要嚴格控制焊件的間隙和錯邊量，一般間隙應控制在 0.1mm 以內(nèi)，錯邊量不超過板厚的 10%。同時，要注意焊接過程中的保護措施，防止金屬蒸汽對激光光路造成污染。
（三）弧焊（以混合氣體保護焊為例）
技術特點：混合氣體保護焊通常采用氬氣和二氧化碳等混合氣體作為保護介質，依靠焊絲與焊件之間產(chǎn)生的電弧來熔化金屬進行焊接。具有成本相對較低、焊接工藝適應性強、可進行全位置焊接等優(yōu)點。
適用范圍：可焊接各種厚度的熱成型鋼，對于中厚板（3 - 10mm）的焊接應用較為廣泛。在汽車制造的一些非關鍵結構部位或維修領域使用較多。
操作要點：保證氣體保護的效果，防止空氣侵入焊縫。合理選擇焊絲直徑、焊接電流、電壓和氣體流量等參數(shù)。根據(jù)熱成型鋼的厚度和焊接位置調整參數(shù)，確保焊縫成型良好。同時，要注意焊接過程中的防風措施，風速過大時應采取防護措施或停止焊接。此外，要對焊接區(qū)域進行嚴格清理，去除油污、鐵銹等雜質，以保證焊接質量。
熱成型鋼的技術難點及解決方法

（一）焊接裂紋
技術難點：熱成型鋼在焊接過程中極易產(chǎn)生冷裂紋和熱裂紋。冷裂紋主要是由于氫的擴散、焊接應力以及淬硬組織的形成所導致；熱裂紋則是由于焊縫金屬在凝固過程中，低熔點共晶物的存在，在拉應力作用下產(chǎn)生。
解決方法：對于冷裂紋，焊前進行預熱，預熱溫度一般在 100 - 200℃之間，根據(jù)鋼材厚度和成分適當調整；嚴格控制焊接工藝參數(shù)，減少氫的來源，如使用低氫型焊接材料、烘干焊接材料等；焊后及時進行后熱消氫處理，后熱溫度一般在 200 - 350℃，保溫時間根據(jù)焊件厚度確定。對于熱裂紋，調整焊接材料成分，降低焊縫中低熔點共晶物的含量；優(yōu)化焊接工藝參數(shù)，減小焊接應力，如采用較小的焊接電流、較快的焊接速度等。
（二）接頭軟化
技術難點：在焊接熱影響區(qū)，由于熱循環(huán)的作用，熱成型鋼的組織會發(fā)生變化，導致強度和硬度降低，即接頭軟化現(xiàn)象。這會嚴重影響焊接接頭的承載能力和整體性能。
解決方法：選擇合適的焊接方法，如激光焊、電子束焊等能量密度高的焊接方法，可有效減小熱影響區(qū)的寬度和受熱程度，降低接頭軟化的程度。同時，優(yōu)化焊接工藝參數(shù)，控制熱輸入，盡量減少對熱影響區(qū)組織的影響。對于已經(jīng)出現(xiàn)接頭軟化的情況，可以通過焊后適當?shù)臒崽幚恚缁鼗鹛幚恚瑏砘謴徒宇^的部分性能。
（三）氣孔問題
技術難點：焊接過程中，氣體侵入焊縫或冶金反應產(chǎn)生的氣體未能及時逸出，會在焊縫中形成氣孔。氣孔的存在會降低焊縫的致密性和強度，影響焊接接頭的質量。
解決方法：確保焊接材料的干燥，避免受潮；加強焊接過程中的氣體保護，選擇合適的保護氣體和氣體流量，保證氣體保護的有效性。合理控制焊接工藝參數(shù)，如焊接電流、電壓和焊接速度，使氣體有足夠的時間逸出。在混合氣體保護焊中，要注意氣體的純度和混合比例，定期檢查氣體供應系統(tǒng)，防止氣體中混入雜質。同時，對焊件表面進行嚴格清理，去除油污、水分等雜質，減少氣體的來源。
熱成型鋼焊接技術的進步不僅局限于汽車行業(yè)，其在航空航天、機械制造等領域也將展現(xiàn)出巨大的應用潛力。通過不斷攻克技術難題，優(yōu)化焊接工藝，我們將能夠充分發(fā)揮熱成型鋼的性能優(yōu)勢，為各行業(yè)的高質量發(fā)展提供堅實保障。相信在眾多科研人員和技術工作者的共同努力下，熱成型鋼焊接技術必將迎來更加輝煌的明天，為推動全球制造業(yè)的進步貢獻力量。
